STYX Verkabelung, schematischer Aufbau
Eine STYX Anlage folgt immer dem gleichen Aufbauprinzip. Zentral ist der Infrastructure Server. Dieser ist als ‘Light’ Variante direkt mit fünf Abgängen (Channel) und einem schnellen ‘Out’ Ausgang ausgestattet. Die 19” Variante wird an einen 19” Network Connector angeschlossen und hat dann ebenfalls fünf Abgänge und den schnellen Out.
Der Aufbau erfolgt immer vom Infrastructure Abgang CH1 aufsteigend mit dem kürzesten Scheibenabstand (z.Bsp. 10m) zur entferntesten (z.Bsp. 50m). Nach den Scheiben folgen die Anzeigen und Monitore. Diese folgen wieder in aufsteigender Reihenfolge der Abgänge mit Athletenmonitoren, Lane Scoreboards etc.
Werden mehr als fünf Geräte Typen verwendet, wird am ‘Out’ ein weiterer Network Connector angeschlossen.

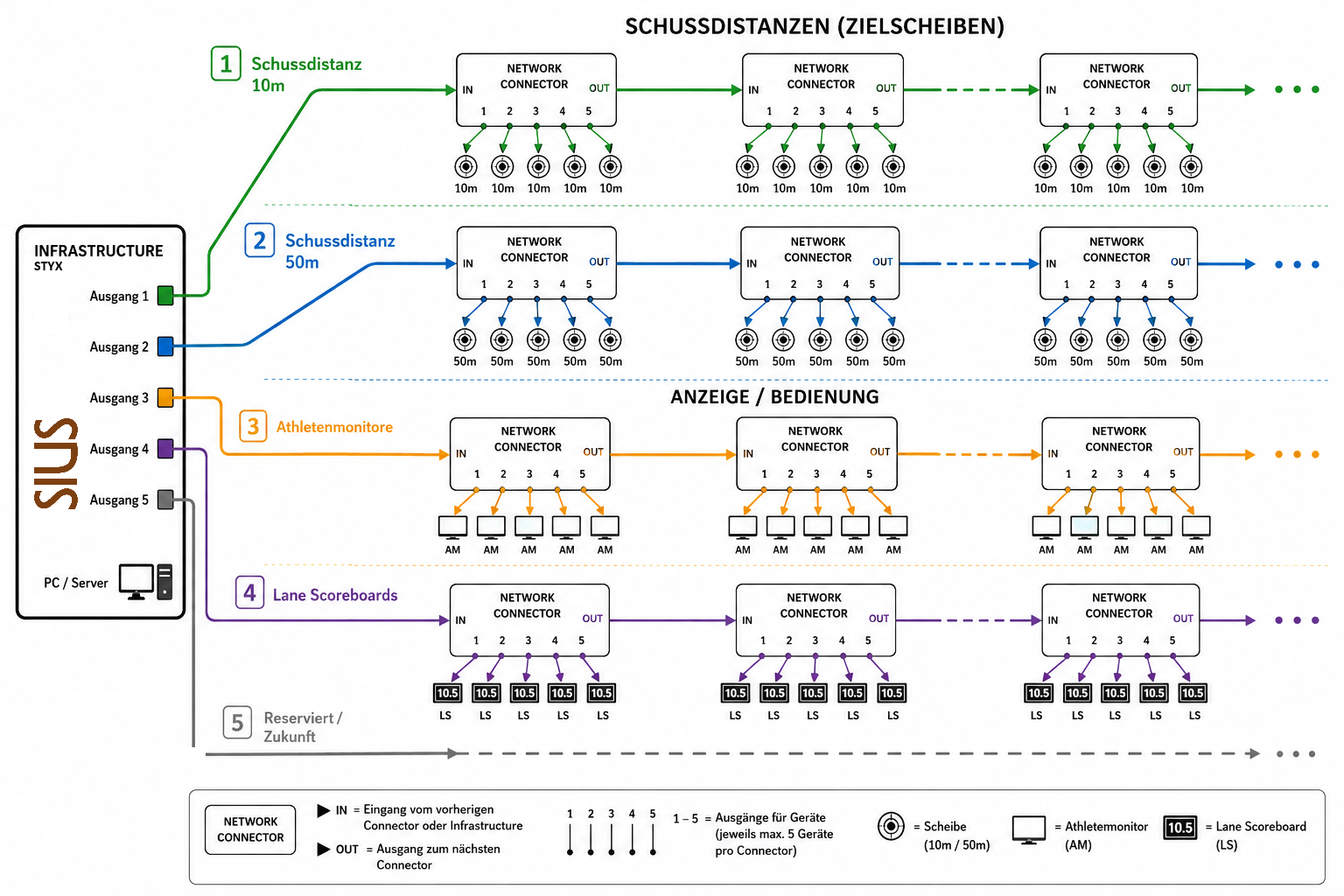

Die Grafik veranschaulicht die Art der Verkabelung.
